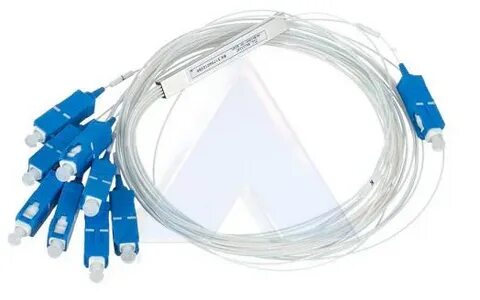

Оптический разветвитель — небольшой, но важный компонент волоконно-оптических сетей. Он не генерирует сигнал, но умело делит поток света на несколько направлений, позволяя одному каналу обслуживать сразу несколько абонентов или устройств. В этой статье разберём, как оптический разветвитель купить, какие есть виды и практические моменты выбора, опираясь и на реальный опыт.
Принцип работы и базовые понятия
В основе работы лежит простой физический эффект: свет, идущий по оптоволокну, перенаправляется в одно или несколько волокон с определённым отношением мощности. Такое распределение может быть равномерным или с установленным отношением, например 1:2, 1:4, 1:8 и так далее.
Ключевые параметры, на которые стоит обращать внимание, — это потери вставки, равномерность распределения и зависимость от поляризации. Эти характеристики влияют на то, насколько эффективно сигнал дойдёт до конечного оборудования и потребуется ли усиление или корректировка системы.
Типы разветвителей
Существуют два основных конструктивных подхода. Первый — это механическое или оплёточное объединение волокон, у которого простая технология и относительно низкая цена. Второй — это планарные волноводные разветвители, они более стабильны, компактны и обеспечивают лучшую повторяемость параметров.
Каждый тип имеет свои преимущества в разных условиях. Для массовых подключений в FTTH чаще используют планарные устройства, тогда как для локальных экспериментальных установок иногда применяют простые муфтовые решения.
Где применяют такие устройства
Наиболее очевидное применение — это домашние и многоквартирные сети, когда один магистральный волоконный кабель обслуживает несколько пользователей. Но область применения шире: дата-центры, системы мониторинга, распределённые сенсорные сети и приватные корпоративные решения.
В промышленности разветвители используют для дублирования сигнала и резервирования, а в научных установках — для параллельного измерения нескольких каналов без необходимости прокладывать отдельные волокна.
Ключевые параметры при выборе
При выборе важно учитывать потери вставки и равномерность отдачи по ветвям. Чем выше число выходов, тем больше суммарные потери, поэтому есть практический предел для безусилительных схем. Также обращайте внимание на рабочий диапазон длин волн и температурную стабильность.
Полезный совет из практики: при модернизации сети я всегда тестирую каждый порт разветвителя с помощью оптического измерителя мощности. Иногда внешне качественный модуль показывает неравномерность, которую не видно визуально, но она критична для дальнейшей работы.
Типичные конфигурации и таблица примеров
Типичные конфигурации имеют вид 1×2, 1×4, 1×8, 1×16 и выше. Выбор зависит от архитектуры сети и допустимых потерь. Ниже приведена упрощённая таблица с ориентировочными потерями для разных степеней деления.
| Конфигурация | Ориентировочные потери, дБ |
|---|---|
| 1×2 | 3.5 — 4.0 |
| 1×8 | 10.0 — 11.5 |
Эти значения зависят от технологии изготовления и качества компонентов, поэтому всегда сверяйтесь с технической документацией производителя.
Практические рекомендации
При эксплуатации важны аккуратность при монтаже и защита от влаги. Корпуса с герметизацией и заводская пайка волокон увеличивают надёжность. Для критичных линий стоит предусмотреть резервирование и мониторинг мощности на входе и выходе.
Если планируете масштабирование сети, рассчитывайте запас по мощности и возможность установки активных усилителей. Это позволит избежать переделок при росте числа абонентов или добавлении сервисов.
Небольшая мысль напоследок
Разветвитель в сети похож на узел дорожной развязки: он ничего не создаёт, но от его надёжности зависит плавность движения. Понимание простых физических и конструктивных особенностей помогает принимать грамотные решения при проектировании и обслуживании волоконно-оптических систем.
