Бортовой компьютер в автомобиле: как выглядит и работает

Водитель, который хочет лучше понимать своё авто, рано или поздно начинает присматриваться к дополнительным устройствам для контроля за состоянием машины. Бортовой компьютер — одно из самых популярных решений в этой категории: компактный прибор, который выводит данные о работе автомобиля в реальном времени прямо с места водителя. Но прежде чем делать покупку, многие задаются простым вопросом: как вообще выглядит бортовой компьютер и что ждать от него в салоне.

По форме это небольшой прямоугольный блок с дисплеем. Размеры у разных моделей варьируются: от компактных однострочных устройств до полноценных цветных панелей с большим экраном. Корпус чаще всего пластиковый, у некоторых производителей — с металлической рамкой или матовой отделкой. Кнопки расположены по бокам или снизу корпуса, у более современных моделей встречается сенсорное управление. Именно внешний вид бк определяет, насколько органично он вписывается в интерьер авто.

На сайте Spkamur.ru собраны модели бортовых компьютеров для разных марок и комплектаций — удобный способ выбрать подходящий вариант с учётом конкретных параметров автомобиля. Прежде чем делать покупку, стоит разобраться, чем отличаются модели между собой и какой функционал нужен конкретному водителю.

Многие путают бортовой компьютер с маршрутным — они похожи внешне, но по возможностям сильно расходятся. Бк подключается к шине данных автомобиля или напрямую к датчикам, считывает информацию о расходе топлива, состоянии двигателя, температуре охлаждающей жидкости и многом другом. Маршрутный прибор делает только базовые подсчёты и не видит такой глубины показаний — он не знает ни кодов ошибок ЭБУ, ни напряжения сети, ни данных по датчику кислорода.

Бортовой компьютер хорошо подходит для тех, кто хочет постоянный мониторинг без лишних поездок на диагностику. Прибор помогает поймать проблему на ранней стадии: падение напряжения, рост расхода топлива, код ошибки двигателя. В автомобильной среде его нередко называют просто «бк» — устойчивое сокращение, которое встречается и в обзорах, и на форумах владельцев, и в магазинах автоаксессуаров.

Устройства бывают самые разные по функционалу, дисплею и способу подключения. Одни считывают только базовые данные, другие видят показания десятков датчиков и умеют сбрасывать коды ошибок. В этой статье разбираемся, как выглядит бортовой компьютер снаружи и изнутри, из чего состоит, чем отличаются модели и что важно учесть при выборе и установке в салоне.

Конструкция бортового компьютера: что внутри и снаружи

Конструктивно бортовой компьютер состоит из нескольких элементов: корпуса, дисплея, платы управления, разъёмов для подключения и блока питания. Всё это помещено в компактный корпус, который монтируется на видном месте в салоне автомобиля. По форм-фактору устройство напоминает небольшой навигатор или автомобильный регистратор — знакомые очертания, привычные габариты, ничего лишнего.

Корпуса делают из ударопрочного пластика — он лёгкий, не сильно нагревается от солнца и не добавляет вибраций при езде. Цвет чаще всего чёрный или тёмно-серый, что хорошо вписывается в стандартный интерьер большинства машин. Некоторые производители выпускают модели с хромированными вставками или матовой поверхностью под карбон — для тех, кто следит за деталями тюнинга.

Размеры устройства зависят от класса и назначения. Компактные однострочные модели имеют экран около трёх-четырёх сантиметров по диагонали и несколько кнопок управления. Средние устройства — дисплей пять-семь сантиметров и расширенный набор кнопок для навигации по меню. Крупные — полноценный сенсорный экран от десяти сантиметров, с возможностью вывода нескольких параметров одновременно в виде графиков или цветных шкал. Выбор размера зависит от того, где в салоне планируется установка и сколько информации нужно видеть с первого взгляда.

Важная часть конструкции — разъёмы на задней или боковой панели корпуса. Через них прибор подключается к питанию, шине OBD2 или специализированному разъёму конкретного автомобиля. Провода обычно идут в комплекте вместе с переходниками и инструкцией. Хорошо продуманная разводка позволяет аккуратно убрать провода под обшивку, чтобы ничего не торчало и не портило вид салона.

Отдельного внимания заслуживает качество кнопок и экранного управления. На бюджетных моделях кнопки нередко хлипкие: щёлкают нечётко, залипают при боковом нажатии или не срабатывают с первого раза. У качественных брендов кнопки работают надёжно даже в перчатках и рассчитаны на несколько лет активного использования. На это стоит обращать внимание при изучении обзоров перед покупкой — именно по кнопкам и разъёмам чаще всего видна разница между хорошим и плохим прибором.

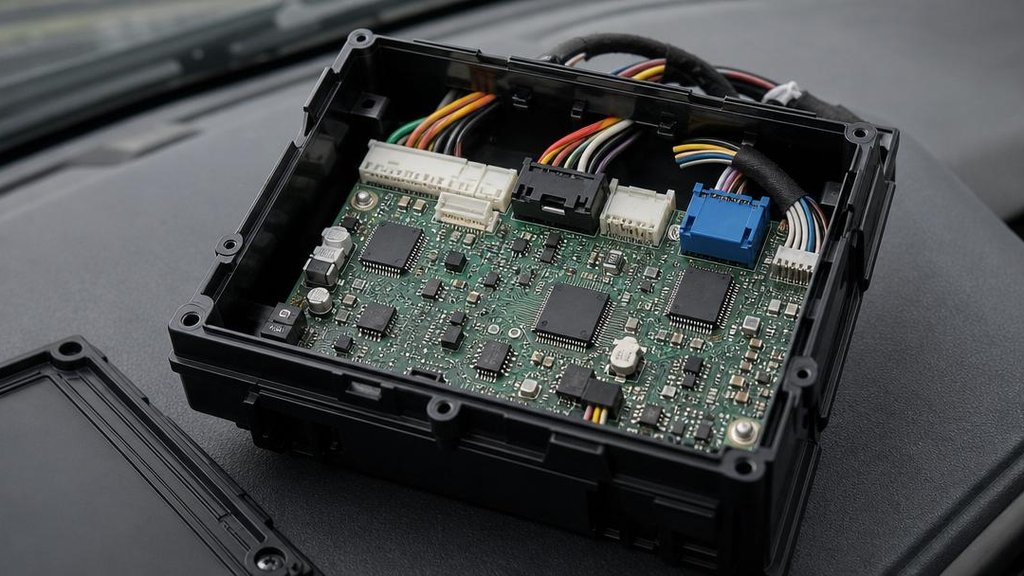

Плата управления принимает сигналы от автомобильных систем, обрабатывает их и выводит на дисплей в удобном формате. Процессор в бортовых компьютерах не особо мощный — и не нужен: задача прибора не в графике, а в быстрой обработке потока данных без задержки. Хорошие платы обновляют показания в реальном времени без зависаний и торможения.

Типы дисплеев: что видит водитель

Дисплей — главный рабочий элемент бортового компьютера. От его типа зависит, насколько хорошо видна информация в разных условиях освещения: в яркий солнечный день, в пасмурную погоду, ночью на трассе или в тёмном дворе. На рынке встречается несколько видов экранов с разными характеристиками, и знать их различия полезно ещё до покупки.

Самый простой вариант — ЖК-дисплей без подсветки. Хорошо читается при ярком естественном свете, но ночью или в тени становится плохо различимым. Подходит для тех, кто ездит преимущественно днём и ставит во главу угла экономию на цене. Для городской эксплуатации в тёмное время суток такой экран создаёт неудобства.

Дисплеи с подсветкой — наиболее распространённый вариант в среднем ценовом сегменте. Подсветкой оснащены большинство современных моделей, позиционируемых выше бюджетного уровня. Регулировка яркости позволяет настроить видимость под любые условия: днём — ярче, ночью — приглушённее, чтобы не слепить в тёмном салоне. Видим такой дисплей хорошо и ночью, и в хмурую погоду без лишнего напряжения глаз.

Матричные и сегментные дисплеи отличаются по возможностям отображения. Сегментный экран показывает только цифры и простые значки — компактно, но информации немного. Матричный отображает произвольный текст и несложную графику, что делает его удобным для вывода нескольких параметров одновременно в виде мини-шкал или коротких подписей.

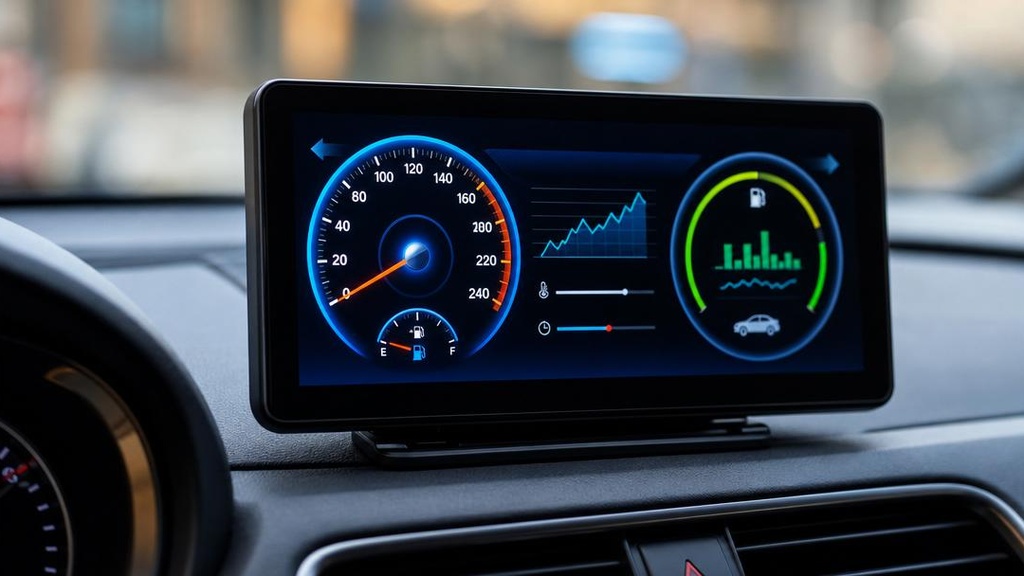

Цветные TFT-экраны — топовый вариант на сегодняшний день. Они показывают информацию цветными шкалами, графиками и иконками, что делает восприятие данных быстрым даже на ходу. Видим на таком дисплее сразу несколько показателей в удобном формате без переключения режимов. Стоят такие модели дороже, но дают другой уровень работы с данными — особенно если прибор установлен на тюнинг-проект или автомобиль с расширенным набором датчиков.

Для ежедневного использования в разных условиях оптимальны матричные или TFT-модели. Они дают достаточно информации и хорошо читаются в любое время суток. Бюджетные ЖК-варианты без подсветки разумны только тогда, когда задача узкая: контролировать один-два параметра и сэкономить при покупке с ограниченным бюджетом.

Угол обзора — ещё один параметр, на который редко обращают внимание при выборе. У дешёвых ЖК-матриц угол обзора узкий: чуть скосить голову в сторону — и информация на экране уже с трудом читается. TFT-матрицы дают широкий угол, что особенно удобно при взгляде на прибор в движении без выраженного поворота головы к панели.

Как бортовой компьютер крепится в салоне

Место установки бортового компьютера определяет удобство использования и то, насколько аккуратно он смотрится в интерьере. Крепление может быть нескольких типов — каждый со своими плюсами и условиями применения. Выбор способа крепления нужно делать ещё до покупки прибора, так как форм-фактор устройства привязан к типу монтажа.

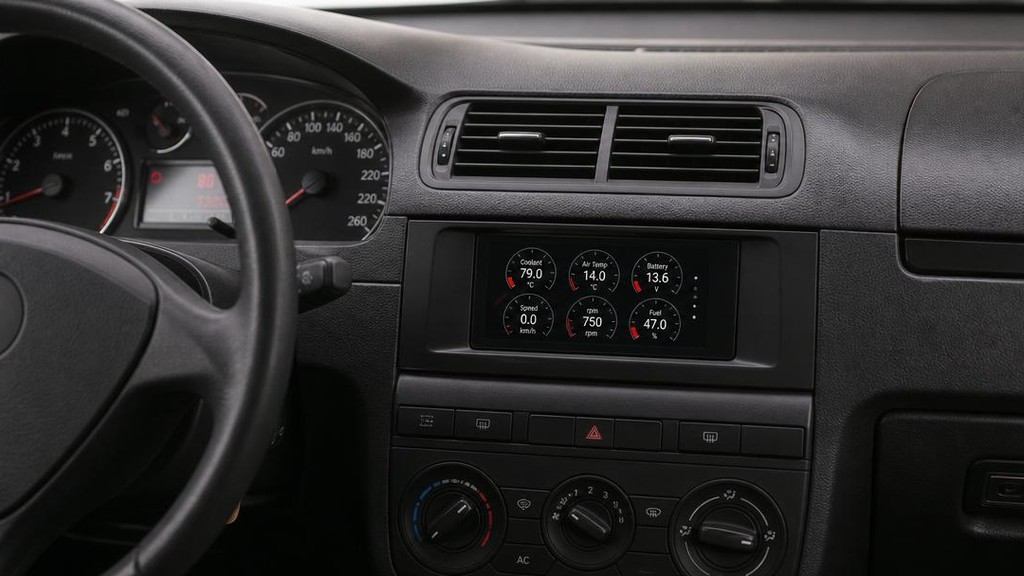

Самый распространённый способ — монтаж в заглушку или специальный карман на торпедо. На многих автомобилях отечественного производства и части иномарок в центральной консоли есть незадействованные гнёзда — туда идеально помещается штатный блок бортового компьютера. Смотрится аккуратно: ничего лишнего, прибор выглядит как заводской элемент и не выбивается из интерьера. Крепление надёжно: заглушки держат прибор без дополнительной фиксации.

Второй популярный способ — крепление на держателе. Прибор фиксируется на кронштейне, который цепляется за торпедо, дефлектор обдува или крепится к лобовому стеклу. Плюс: легко переставить на другое место или снять совсем. Минус: выступающий держатель заметен и может раздражать эстетически, а при неправильном выборе кронштейна прибор вибрирует на кочках и плохих дорогах.

Некоторые бортовые компьютеры монтируются вместо заглушек в торпедо — специально под определённую марку автомобиля. Это самый «штатный» вид установки: прибор выглядит как заводская деталь, ничего не торчит. Для такого монтажа нужен компьютер, сделанный именно под вашу платформу, или универсальный вариант с подходящими размерами под конкретный карман торпедо.

Часть моделей устанавливается вместо магнитолы или рядом с ней. Это особенно популярно в тюнинг-сборках, где нужно вывести максимум информации на одном экране. Магнитолы с встроенным бк занимают то же место, что стандартная аудиосистема, и не требуют поиска дополнительного пространства в и без того плотно заставленной панели.

Для надёжной фиксации используют штатный крепёж, двусторонний скотч усиленного типа или болтовое соединение. Хорошее крепление не вибрирует на ходу и не смещается от тряски на плохой дороге. Если прибор ездит и болтается, это быстро приводит к износу разъёмов и проблемам с контактом проводки.

При выборе места монтажа ориентируйтесь на угол обзора от позиции водителя. Прибор должен быть виден без поворота головы или с минимальным движением взгляда от дороги. Оптимальное место — нижняя часть торпедо чуть правее рулевой колонки или в зоне центральной консоли: там экран попадает в периферийное зрение и читается одним быстрым взглядом.

Универсальные и марочные модели: в чём разница

На рынке бортовых компьютеров чётко прослеживаются два лагеря: универсальные устройства и модели, разработанные под конкретную марку или платформу. Выбор между ними влияет не только на цену, но и на полноту доступных данных, удобство установки и долгосрочную поддержку со стороны производителя.

Универсальные бортовые компьютеры подключаются через стандартный разъём OBD2, который есть у большинства современных машин. Они подходят для разных марок — достаточно вставить адаптер и настроить параметры через меню. Плюсы очевидны: можно переставить в другое авто, не нужно искать конкретную версию под свою платформу, широкий выбор в магазине и интернете. Минусы: не все функции доступны для каждой машины, и некоторые специфические параметры производителя такой прибор не поддерживает — он видит только то, что стандарт OBD2 позволяет передать.

Марочные модели разработаны специально под конкретные автомобили: Lada, Toyota, Ford, Hyundai, Nissan и другие популярные марки. Они подключаются напрямую к штатной шине данных, знают особенности электроники конкретного автомобиля и умеют считывать то, чего не видит универсальный прибор через стандартный OBD2. Это коды ошибок блока управления в полном объёме, данные о давлении масла, параметры коробки передач или специфические температурные показания двигателя.

Многие производители выпускают линейки сразу для нескольких платформ: чаще всего это российские марки (Lada всех поколений от классики до современных) и популярные иномарки. Специализированный прибор для Lada, например, видит параметры инжектора, которые стандартный OBD2-сканер не отображает. Для владельцев отечественных машин такой прибор полезнее универсального — даже если стоит чуть дороже.

При выборе стоит сразу уточнять совместимость: поддерживает ли устройство вашу марку и год выпуска. Производители обычно публикуют таблицы совместимости на своём сайте или в инструкции к прибору. Если авто нет в списке — лучше брать универсальный вариант через OBD2, чем переплачивать за марочную модель с неполной поддержкой вашей конкретной комплектации.

Последние поколения устройств нередко совмещают оба подхода: основная работа идёт через OBD2, а дополнительные адаптеры позволяют подключиться к специфическим шинам конкретного производителя. Это новое направление — гибридные устройства, которые берут лучшее от обоих форматов и хорошо закрывают большинство задач независимо от марки машины.

Что считывает и показывает бортовой компьютер

Главная ценность бортового компьютера — данные, которые он выводит на экран во время поездок. В зависимости от модели и типа подключения набор параметров разный, но есть типовой набор, который поддерживает большинство устройств вне зависимости от марки и ценового сегмента.

Расход топлива — один из главных показателей, ради которого многие и ставят бк. Прибор считает мгновенный расход (сколько тратится прямо сейчас в литрах на сотню) и средний расход за поездку или за весь период с момента последнего сброса. Это хорошо помогает скорректировать стиль вождения: видим в реальном времени, как динамичный разгон или затяжной подъём влияют на затраты на бензин и сжиженный газ.

Остаток топлива в баке — базовая, но полезная функция. Бортовой компьютер пересчитывает показания штатного датчика уровня и чаще всего выводит не только уровень в процентах, но и примерный запас хода в километрах на основе среднего расхода. Это удобно: не нужно держать в голове расход и прикидывать километраж вручную при каждой поездке.

Напряжение бортовой сети — показывает состояние аккумулятора и генератора в режиме реального времени. Если напряжение падает ниже нормы, значит, генератор не заряжает или аккумулятор теряет ёмкость. Видим это на дисплее сразу, что помогает вовремя заметить проблему до того, как машина не заведётся холодным утром или на трассе вдалеке от города.

Параметры двигателя: температура охлаждающей жидкости, обороты коленвала, нагрузка на мотор в процентах. Для автомобилей с турбиной — давление наддува. Для дизельных — температура выхлопных газов. Конкретный набор зависит от того, сколько данных отдаёт ЭБУ через шину и насколько широкий протокол поддерживает устройство.

Коды ошибок блока управления — важнейшая функция. Бортовой компьютер считывает коды неисправностей, накопленные ЭБУ, и показывает расшифровку прямо на экране. Это экономит деньги: не нужно ехать в сервис только для диагностики, если ошибка несерьёзная. После устранения неисправности прибор позволяет сбросить коды ошибок без специального оборудования — это ценная возможность для самостоятельного ремонта.

Данные о поездке: время в пути, средняя скорость, пробег за поездку и суммарный пробег за период. Полезно для тех, кто ездит по работе и хочет видеть статистику использования машины. Некоторые модели хранят историю нескольких поездок и показывают сравнение по дням или маршрутам — удобно для контроля за расходами на топливо.

Подключение к бортовой сети автомобиля

Подключение бортового компьютера зависит от типа устройства и особенностей электрики конкретного автомобиля. Для большинства современных машин алгоритм несложный, но есть нюансы, которые важно знать до начала установки, чтобы не повредить прибор и не создать проблем в сети авто.

Устройства с OBD2 подключаются через стандартный диагностический разъём, который есть у подавляющего большинства машин выпуска последних лет. Разъём находится под рулём или в районе педального узла — точное место зависит от марки и модели. Достаточно вставить адаптер — и прибор начинает получать данные из сети автомобиля. Никаких дополнительных проводов к датчикам тянуть не нужно: вся информация идёт по штатной шине данных.

Для устройств с прямым подключением к шине задача немного сложнее. Нужно найти нужные провода в жгуте, подключиться по схеме и проверить корректность сигнала мультиметром. В инструкции к прибору всегда есть схема подключения для конкретных марок авто. Без базовых навыков работы с автомобильной электрикой лучше доверить установку мастеру — ошибка в подключении может привести к выходу прибора из строя или сбоям в работе штатных систем.

Питание прибор берёт от бортовой сети: подключается к проводам с постоянным или коммутируемым плюсом. Чаще всего берут питание от прикуривателя или от замка зажигания, чтобы устройство включалось и выключалось вместе с машиной. Самое надёжное решение — напрямую к блоку предохранителей через врезной предохранитель: аккуратно, защищённо и без риска перегрева проводки от постоянной нагрузки.

Подключите устройство к питанию, соедините с шиной данных, включите зажигание — и если на экране появились показания без ошибок связи, установка выполнена правильно. После проверки провода убирают под обшивку. Используют специальные клипсы и пластиковые каналы для кабелей, чтобы ничего не болталось и не зажималось дверью или декоративной панелью.

Некоторые бортовые компьютеры работают через Bluetooth: адаптер вставляется в OBD2-разъём, а данные передаются по воздуху на отдельный экран в салоне. Такое подключение проще физически, но зависит от стабильности беспроводного соединения. Для постоянного использования большинство автолюбителей предпочитает проводное подключение — надёжно работает без разрывов и не требует настройки соединения при каждом включении.

Как выбрать и где купить бортовой компьютер

Перед покупкой важно определиться с несколькими параметрами — иначе легко купить не то. Рынок предлагает модели в разных ценовых диапазонах, и найти подходящий вариант можно только при чётком понимании своих потребностей и особенностей своего автомобиля.

Первое — совместимость с вашим авто. Уточните, поддерживает ли устройство вашу марку и год выпуска. Если машина не в списке совместимости производителя — выбирайте универсальную OBD2-модель. Если в списке — смотрите на марочный вариант: он даст больше данных и точнее интерпретирует показания конкретных систем автомобиля.

Второе — набор функций. Если нужен только расход топлива и базовые параметры, дорогой прибор с цветным дисплеем будет избыточен. Если хочется видеть коды ошибок ЭБУ, параметры турбины или вести подробную статистику поездок — берите модель с расширенным функционалом и широким набором поддерживаемых протоколов.

Третье — место установки и форм-фактор. Решите заранее, куда пойдёт прибор: в заглушку торпедо, на держатель или вместо магнитолы. Не все устройства подходят для каждого варианта крепления — это нужно уточнять до покупки, а не после.

Четвёртое — бюджет. Хорошие модели среднего класса стоят умеренно и дают надёжную работу без лишних функций. Дорогие варианты с TFT-экраном и расширенной аналитикой подходят для тюнинг-проектов или водителей, которым важен максимальный контроль над состоянием авто. Самая дешёвая модель — риск нарваться на некачественный дисплей с маленьким углом обзора или плохой контакт разъёмов, что видно в отзывах покупателей через пару месяцев использования.

Пятое — репутация производителя. Читайте обзоры на форумах и специализированных ресурсах. Смотрите на гарантию: надёжный производитель даёт гарантию минимум на год. Перед покупкой в интернет-магазине не лишним будет изучить, есть ли у бренда актуальная документация, поддержка последних прошивок и возможность гарантийного ремонта в вашем регионе.

Для первой покупки хорошим стартом будет специализированный магазин автоаксессуаров: там можно посмотреть прибор вживую, задать вопросы консультанту и получить помощь с подбором. Специалисты магазина подберут вариант под конкретную марку и год машины, учтут место установки и бюджет. Аксессуары в комплекте — дополнительный плюс: полный комплект включает крепления под разные типы монтажа, полный набор проводов и адаптеров, инструкцию на русском языке. Это особенно важно, если установку планируется делать самостоятельно.

Установка и первый запуск: что важно знать

Вопрос «ставить самому или везти в сервис» каждый решает исходя из своих навыков и типа прибора. Нет одного правильного ответа: зависит от устройства, от конструкции автомобиля и от того, насколько хорошо владелец знаком с автомобильной электрикой и разборкой торпедо.

Для OBD2-моделей установка действительно легко выполняется самостоятельно. Нужен один шаг: вставить адаптер в диагностический разъём. Остальное — настройка на экране или в приложении: указать параметры двигателя, объём бака, марку автомобиля. Справится любой, у кого есть терпение прочитать инструкцию и несколько минут свободного времени.

Для моделей с прямым подключением к шине или с монтажом в заглушку торпедо задача сложнее. Нужен базовый инструмент: отвёртки, пластиковые клипсы для снятия декоративных панелей, мультиметр для проверки проводов. Желательно иметь электросхему своего автомобиля — она упростит поиск нужных проводов в жгуте. Установка занимает от часа до нескольких часов — зависит от конструкции торпедо конкретного авто и от того, насколько аккуратно нужно спрятать провода.

Если нет уверенности — лучше обратиться к установщику автоэлектрики. Мастер сделает аккуратно, спрячет провода под обшивку и проверит работу прибора после монтажа. Стоимость работы обычно невысокая, а результат — надёжно работающий монтаж без риска для электрики авто и без испорченных разъёмов от неловкого подключения.

Ещё один момент — условия гарантии на сам прибор. Некоторые устройства теряют гарантию при самостоятельной установке — уточните это заранее, чтобы не остаться без гарантийного ремонта при поломке в первые месяцы использования. Проверка прибора после каждого этапа монтажа — это правило любого аккуратного установщика.

Первого включения лучше ждать не в движении. Проверьте работу прибора на стоянке: убедитесь, что данные появляются, нет ошибок связи, устройство корректно реагирует на кнопки. Сравните показания расхода с тем, что знаете о своей машине — если цифры адекватны, настройка выполнена правильно.

По мнению специалистов компании СПК-ИМПОРТ, бортовой компьютер стоит рассматривать как долгосрочное вложение в комфорт и безопасность эксплуатации автомобиля: прибор быстро окупается за счёт экономии на диагностике в сервисе и осознанного контроля расхода топлива в поездках. Многие автовладельцы, установив бк однажды, уже не представляют поездки без постоянного взгляда на показания: хорошо настроенное устройство превращается в помощника, которого не замечаешь — пока он не предупредит о чём-то важном. Выбирайте качественные устройства с гарантией от проверенного производителя — и они прослужат надёжно не один год.
